A família de Workstations Cottonwood Pass V4 vem de encontro às necessidades de diversos segmentos por Workstations de alto desempenho de processamento, elevada capacidade de memória e capacidade flexível de I/O através do uso híbrido de HDs mecânicos e/ou unidades sólidas SSD.
Processadores Intel® Xeon® E5-2600v4:
A linha Cottonwood Pass opera com 02 (dois) Processadores Intel® Xeon® E5-2600 da nova geração V4 (Broadwell com litografia de 14nm).
A linha Cottonwood Pass opera com 02 (dois) Processadores Intel® Xeon® E5-2600 da nova geração V4 (Broadwell com litografia de 14nm).
Os modelos disponíveis são:
Xeon® E5-2620v4 : 8-Core @ 2.10GHz / Turbo Max 3.00GHz, Cache 20MB, com HT;
Xeon® E5-2630v4 : 10-Core @ 2.20GHz / Turbo Max 3.10GHz, Cache 25MB, com HT;
Xeon® E5-2640v4 : 10-Core @ 2.40GHz / Turbo Max 3.40GHz, Cache 25MB, com HT;
Xeon® E5-2650v4 : 12-Core @ 2.20GHz / Turbo Max 2.90GHz, Cache 30MB, com HT;
Xeon® E5-2660v4 : 14-Core @ 2.00GHz / Turbo Max 3.20GHz, Cache 35MB, com HT;
Xeon® E5-2660v4 : 14-Core @ 2.00GHz / Turbo Max 3.20GHz, Cache 35MB, com HT;
Xeon® E5-2695v4 : 18-Core @ 2.10GHz / Turbo Max 3.30GHz, Cache 45MB, com HT;
Referências de Desempenho para processadores Intel® Xeon® E5-2600V4:
Usando como referência o PassMark CPU, o software de benchmark mais adotado pela indústria, os processadores Xeon® E5-V4 com tecnologia HT demonstram grande vantagem de desempenho.
Como se vê:
Xeon® E5-2609V4, sem tecnologia HT, atinge 6.488 pontos
Xeon® E5-2620V4, com HT, atinge 11.289 pontos (+74%) [Link]
Xeon® E5-2650V5, com HT, atinge 15.939 pontos (+146%) [Link]
Referência: Comparativo CPU Benchmark
Outro teste de desempenho amplamente adotada pelo segmento de Workstations é o CineBench R15.03.
Uma forma de comparação direta é baixar o Cinebench em seu equipamento atual e comparar com os resultados abaixo:
Dual Xeon® E5-2620V4 (02 processadores) atinge 1.902cb

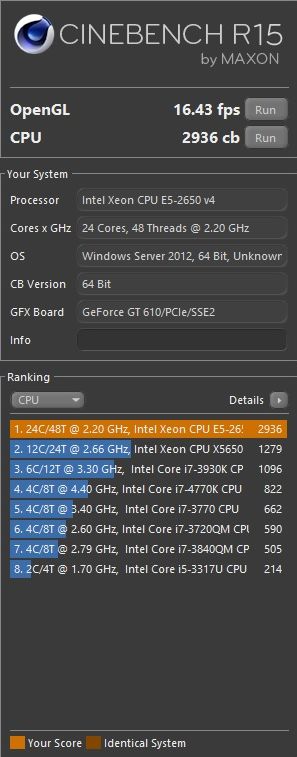

Dual Xeon® E5-2650V5 (02 processadores) atinge 2.936cb (+54%)
Download: Cinebench R15.03
Uso de apenas 1 processador em plataformas biprocessadas:
Apesar de bem menor que no passado, ainda ocorre uma discreta parcela de usuários que questionam sobre adquirir uma plataforma biprocessada porém, visando economia de custos, embarcando apenas 1 processador Xeon®.
Essa opção de compra é fortemente desencorajada, uma vez que todos os custos que envolvem a preparação para equipamentos biprocessados serão provisionados (placa mãe com 2 soquetes, fonte com alimentação para 2 processadores, gabinetes de dimensões maiores, memórias ECC etc) em contrapartida, a única economia será o custo do segundo processador.
Visitando modelos de Workstations e Servidores, e atentando aos custos avulsos de cada processador, é fácil perceber que o custo de 1 processador oscila entre 10% e 25% do valor total do equipamento e, por se tratar de abdicar do segundo processador, representa abrir mão de 50% do poder de processamento.
Sumarizando: Uma economia de 10% a 25%, em detrimento de 50% de perda (ou "não ganho") de desempenho, não é uma escolha indicada.
Uma parcela ainda mais reduzida de usuários crê que a aquisição de um modelo biprocessado com apenas 1 processador assegurará um crescimento futuro (upgrade para o segundo processador). Essa expectativa precisa ser controlada, pois não se trata apenas de adquirir um segundo processador! Para uso em paralelo é mandatório que os 2 processadores tenham sido fabricados com o mesmo Stepping Code (vulgo "SL number"). Como o Stepping Code sofre alterações sazonais (como revisões de fabricação), a tarefa de obter um segundo processador com o mesmo "SL Number" do primeiro acaba comprometendo os planos de upgrade do usuário.
A placa mãe Intel® S2600CW2R (Cottonwood Pass Refresh) faz parte da arquitetura estável da linha de placas biprocessadas para servidores e workstations da Intel®.
Sendo a base de toda a configuração, essa placa traz os slots de memória, portas SATA-6Gbps, portas USB internas e externas, porta M.2 para SSD, portas de rede GbE e slots para expansão.
Com 16 slots de memória DDR4 é possível atingir o limite de 1TB de RAM populando-se com módulos Kingston® com ECC ou ECC/Reg de 64GB cada.
Nosso padrão de integração compõe com módulos Kingston® DDR4 2133MHz ECC/Reg de 16GB cada. Nessa construção são atingidos até 256GB de RAM sem necessidade de módulos de alta densidade (32GB ou 64GB), uma vez que esses são produtos sob encomenda no Brasil.
IMPORTANTE: Os slots de memória são atrelados aos processadores, sendo 8 slots para cada processador. Portanto, para reconhecer a totalidade de slots é necessário o uso de 2 processadores.
Tutorial: Como popular slots de memória em placas S2600CW (Cottonwood Pass)
I/O : SSD e/ou HDD
As 10 portas SATA trazem nativas 02 controladoras Intel® RSTe com suporte a RAID sob os níveis 0, 1, 5 e 10.
A primeira controladora suportas 06 portas SATA, enquanto a segunda controladora suporta as 04 portas restantes.
Cada controladora suporta até 02 volumes, ou seja, no máximo 04 volumes distribuídos entre as 02 controladoras nativas.
Através de arranjos de discos é possível obter configurações de I/O de diversas formas, envolvendo unidades mecânicas de HD e unidades SSD (drives sólidos).
Tutorial: Configurando RAID nas placas Server S2600CW2 (Cottonwood Pass)
Placas Gráficas:
Nosso padrão de integração compõe com módulos Kingston® DDR4 2133MHz ECC/Reg de 16GB cada. Nessa construção são atingidos até 256GB de RAM sem necessidade de módulos de alta densidade (32GB ou 64GB), uma vez que esses são produtos sob encomenda no Brasil.
IMPORTANTE: Os slots de memória são atrelados aos processadores, sendo 8 slots para cada processador. Portanto, para reconhecer a totalidade de slots é necessário o uso de 2 processadores.
Tutorial: Como popular slots de memória em placas S2600CW (Cottonwood Pass)
As 10 portas SATA trazem nativas 02 controladoras Intel® RSTe com suporte a RAID sob os níveis 0, 1, 5 e 10.
A primeira controladora suportas 06 portas SATA, enquanto a segunda controladora suporta as 04 portas restantes.
Cada controladora suporta até 02 volumes, ou seja, no máximo 04 volumes distribuídos entre as 02 controladoras nativas.
Através de arranjos de discos é possível obter configurações de I/O de diversas formas, envolvendo unidades mecânicas de HD e unidades SSD (drives sólidos).
Tutorial: Configurando RAID nas placas Server S2600CW2 (Cottonwood Pass)
As estações Cottonwood Pass V4 permitem o uso de até 04 (quatro) placas gráficas em slots PCI-e x16.
A família GTX 10XX, em microarquitetura Pascal™, traz opções desde 640 Cuda® Cores (GTX 1050) até 3584 Cuda® Cores (GTX Titan X).
Já a família Quadro®, disponível nas microarquiteturas Kepler™, Maxwell™ e Pascal™, oferece uma vasta gama de produtos para uso profissional e, havendo necessidade da combinação Nvidia® Maximus, é possível agregar placas Quadro® e Tesla®, atingindo elevados patamatres de processamento GPU.
Portas de Rede GbE e USB:
A placa mãe traz, já incorporadas, 02 portas de rede Intel® I350 (Gigabit 10/100/1000).
Essas portas podem ser combinadas através do recurso de Link Aggregation, resultando em grande ganho de largura no tráfego de rede (principalmente em volumes grandes).
Na traseira do equipamento estão dispostas 02 portas USB 3.0 e 02 portas USB 2.0.
Já no frontal do gabinete são encontradas 02 portas USB 3.0.
Slots na placa mãe:
04 Slots PCIe x16 3.0
01 Slot PCIe x8 3.0
01 Slot PCIe x4 3.0
Um total de 84 linhas PCI Express revisão 3.0
Gabinete Corsair® Carbide Air 540 e Fontes PFC Ativo:
As estações contam com excelente circulação interna e baixo nível de ruído, graças ao chassis de gabinete Corsair® Carbide Air 540, com 1 ventilador traseiro de 120mm operando em modo exaustão.
Para esses chassis estão disponíveis fontes com PFC Ativo de 500W a 750Watts.
Para esses chassis estão disponíveis fontes com PFC Ativo de 500W a 750Watts.
Referências de Consumo:
Realizamos medições de consumo no modelo baseado em Dual Xeon E5-2620V4 (8-Core) com 128GB de RAM, SSD de arranque e 02 HDDs de 8TB para dados.
Essa medição NÃO carrega a carga da placa de vídeo, uma vez que essa é um opcional e oferece muitas opções de integração e consumo.
Essa medição NÃO carrega a carga da placa de vídeo, uma vez que essa é um opcional e oferece muitas opções de integração e consumo.
As medições foram publicadas na postagem: Referências de Consumo para Servidores Dual Xeon® E5-2600V4 Cottonwood Pass V4
